サンプリング，補間，幾何変換

作成者: 上田悦子, 小枝正直最終変更者: 小枝正直, 最終変更リビジョン: 408, 最終変更日時: 2008-11-07 22:30:08 +0900 (金, 07 11月 2008)

■ 領域のサンプリング

例えば，画像の並進移動は，移動後の画像の各画素値を元画像のどの位置からサンプリングして決めるかという問題に帰着する．OpenCVには，画像の並進・回転移動と同様の意味で，ピクセルサンプリングをするための関数が用意されている．

サンプル

並進移動のためのピクセルサンプリング cvGetRectSubPix

指定した座標が画像中心になるように元画像を並進させる．非整数値座標のピクセル値は、バイリニア補間により得られる，また画像境界の外側に存在するピクセルの値を得るために、複製境界モード（画像の最も外側のピクセル値が外側無限遠まで伸びていると仮定） が使用される．

サンプルコード


#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  IplImage *src_img = 0, *dst_img = 0;
  CvPoint2D32f center;

  // (1)画像の読み込み，出力用画像領域の確保を行なう
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    return -1;
  dst_img = cvCloneImage (src_img);

  // (2)dst_imgの画像中心になるsrc_img中の位置centerを指定する
  center.x = src_img->width - 1;
  center.y = src_img->height - 1;

  // (3)centerが画像中心になるように，GetRectSubPixを用いて画像全体をシフトさせる
  cvGetRectSubPix (src_img, dst_img, center);

  // (4)結果を表示する
  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst", CV_WINDOW_AUTOSIZE);
  cvShowImage ("src", src_img);
  cvShowImage ("dst", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("src");
  cvDestroyWindow ("dst");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);

  return 1;
}

// (1)画像の読み込み，出力用画像領域の確保を行なう
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．また，出力用画像の領域を，入力画像をコピーすることで確保する．

// (2)dst_imgの画像中心になるsrc_img中の位置centerを指定する
このサンプルでは，入力画像の右下隅を出力画像の中心にしている．

// (3)centerが画像中心になるように，GetRectSubPixを用いて画像全体をシフトさせる
画像をシフトさせるということは，出力画像(dst_img)中の各ピクセル値を以下の式を用いて入力画像中のピクセルからサンプリングする事で決定するとうことでもある．

dst(x, y) = src(x + center.x - (width(dst)-1)*0.5, y + center.y - (height(dst)-1)*0.5)

// (4)結果を表示する
ウィンドウを生成し，入力画像，結果画像を表示し，何かキーが押されるまで待つ．

実行結果例

入力画像と出力画像

[左から] 入力画像，出力画像
出力画像の中心が入力画像の右下になるように画面が左上方向にシフトされている． 残りの部分は複製境界モードが適用されて，元画像の境界部のピクセル値が横・縦そして右下領域にのびている．

回転移動のためのピクセルサンプリング cvGetQuadrangleSubPix

指定した回転行列を用いて元画像を回転させる．非整数値座標のピクセル値は、バイリニア補間により得られる，また画像境界の外側に存在するピクセルの値を得るために、複製境界モード（画像の最も外側のピクセル値が外側無限遠まで伸びていると仮定）が使われる．

サンプルコード


#include <cv.h>
#include <highgui.h>
#include <math.h>

int
main (int argc, char **argv)
{
  int angle = 45;
  float m[6];
  IplImage *src_img = 0, *dst_img = 0;
  CvMat M;

  // (1)画像の読み込み，出力用画像領域の確保を行なう
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    return -1;
  dst_img = cvCloneImage (src_img);

  // (2)回転のための行列（アフィン行列）要素を設定し，CvMat行列Mを初期化する
  m[0] = (float) (cos (angle * CV_PI / 180.));
  m[1] = (float) (-sin (angle * CV_PI / 180.));
  m[2] = src_img->width * 0.5;
  m[3] = -m[1];
  m[4] = m[0];
  m[5] = src_img->height * 0.5;
  cvInitMatHeader (&M, 2, 3, CV_32FC1, m, CV_AUTOSTEP);

  // (3)指定された回転行列により，GetQuadrangleSubPixを用いて画像全体を回転させる
  cvGetQuadrangleSubPix (src_img, dst_img, &M);

  // (4)結果を表示する
  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst", CV_WINDOW_AUTOSIZE);
  cvShowImage ("src", src_img);
  cvShowImage ("dst", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("src");
  cvDestroyWindow ("dst");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);

  return 1;
}

// (1)画像の読み込み，出力用画像領域の確保を行なう
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．また，出力用画像の領域を，入力画像をコピーすることで確保する．

// (2)回転のための行列（アフィン行列）要素を設定し，CvMat行列Mを初期化する
ここで指定するアフィン行列は次のように設定する．

             | A11 A12  b1 |
map_matrix = |            |
             | A21 A22  b2 |

     m[0] = A11 =  cos(angle*π/180)
     m[1] = A12 = -sin(angle*π/180)
     m[2] = b1 = 回転中心のx座標
     m[3] = A21 =  sin(angle*π/180)
     m[4] = A22 =  cos(angle*π/180)
     m[5] = b2 = 回転中心のy座標

          angleの単位はdegree．

// (3)指定された回転行列により，GetQuadrangleSubPixを用いて画像全体を回転させる
画像を回転させるということは，出力画像(dst_img)中の各ピクセル値を入力画像中のピクセルから以下の式に従ってサンプリングする事で，決定するということでもある．

dst(x, y) = src( A11x' + A12y' + b1,  A21x' + A22y' + b2 )
     x' = x - ( dst_img->width  - 1 ) * 0.5
     y' = y - ( dst_img->height - 1 ) * 0.5

// (4)結果を表示する
ウィンドウを生成し，入力画像，結果画像を表示し，何かキーが押されるまで待つ．

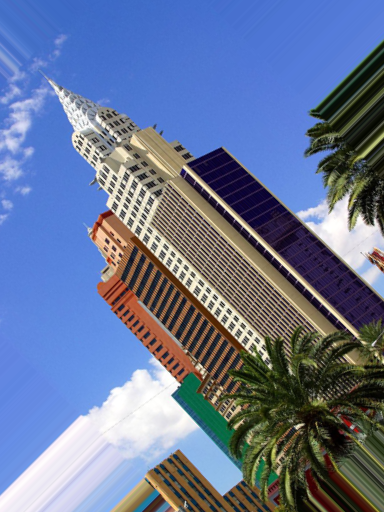

実行結果例

入力画像と出力画像

[左から] 入力画像，出力画像
入力画像の中心座標を回転中心として45[deg]回転した結果が出力になっている． 出力画像のピクセルで対応点がない場合（入力画像の領域外）は，複製境界モードが適用されて元画像の境界部のピクセル値が各隅方向にのびている事が確認できる．

■ 補間

様々な補間方法を用いて画像のサイズ変更を行う．

サンプル

画像のサイズ変更 cvResize

指定した出力画像サイズに合うように、入力画像のサイズを変更し出力する．

サンプルコード


#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  IplImage *src_img = 0, *dst_img1 = 0, *dst_img2 = 0;

  // (1)画像を読み込む
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    return -1;

  // (2)出力用画像領域の確保を行なう
  dst_img1 = cvCreateImage (cvSize (src_img->width / 2, src_img->height / 2), src_img->depth, src_img->nChannels);
  dst_img2 = cvCreateImage (cvSize (src_img->width * 2, src_img->height * 2), src_img->depth, src_img->nChannels);

  // (3)画像のサイズ変更を行う
  cvResize (src_img, dst_img1, CV_INTER_NN);
  cvResize (src_img, dst_img2, CV_INTER_NN);

  // (4)結果を表示する
  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst1", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst2", CV_WINDOW_AUTOSIZE);
  cvShowImage ("src", src_img);
  cvShowImage ("dst1", dst_img1);
  cvShowImage ("dst2", dst_img2);
  cvWaitKey (0);

  cvDestroyWindow ("src");
  cvDestroyWindow ("dst1");
  cvDestroyWindow ("dst2");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img1);
  cvReleaseImage (&dst_img2);

  return 1;
}

// (1)画像を読み込む
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．

// (2)出力用画像領域の確保を行なう
入力画像サイズのそれぞれ1/2倍，2倍のサイズを指定した出力画像領域を関数cvCreateImage()で確保する．

// (3)画像のサイズ変更を行う
補間方法を指定して，サイズ変更を行う．

// (4)結果を表示する
ウィンドウを生成し，入力画像，結果画像を表示し，何かキーが押されるまで待つ．

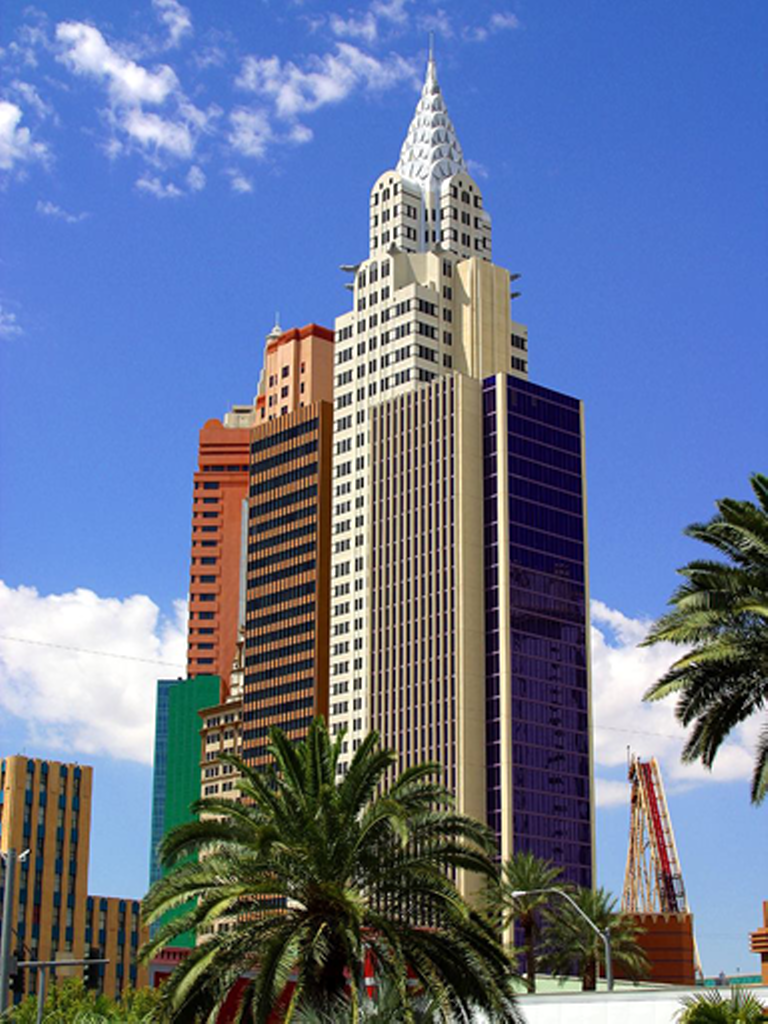

実行結果例

最近隣接補間とバイキュービック補間では画像縮小のときにモアレが発生していることが確認できる．
補間方法 サイズ1/2倍 入力画像 サイズ2倍
最近隣接
バイリニア
エリア
バイキュービック

■ 幾何変換

アフィン変換・透視投影変換等の画像の幾何学的変換を実装している

サンプル

画像のアフィン変換（１） cvGetAffineTransform + cvWarpAffine

画像上の３点対応よりアフィン変換行列を計算し，その行列を用いて画像全体のアフィン変換を行う．

サンプルコード


#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  IplImage *src_img = 0, *dst_img = 0;
  CvMat *map_matrix;
  CvPoint2D32f src_pnt[3], dst_pnt[3];

  // (1)画像の読み込み，出力用画像領域の確保を行なう
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    return -1;
  dst_img = cvCloneImage (src_img);

  // (2)三角形の回転前と回転後の対応する頂点をそれぞれセットし
  //    cvGetAffineTransformを用いてアフィン行列を求める
  src_pnt[0] = cvPoint2D32f (200.0, 200.0);
  src_pnt[1] = cvPoint2D32f (250.0, 200.0);
  src_pnt[2] = cvPoint2D32f (200.0, 100.0);

  dst_pnt[0] = cvPoint2D32f (300.0, 100.0);
  dst_pnt[1] = cvPoint2D32f (300.0, 50.0);
  dst_pnt[2] = cvPoint2D32f (200.0, 100.0);

  map_matrix = cvCreateMat (2, 3, CV_32FC1);
  cvGetAffineTransform (src_pnt, dst_pnt, map_matrix);

  // (3)指定されたアフィン行列により，cvWarpAffineを用いて画像を回転させる
  cvWarpAffine (src_img, dst_img, map_matrix, CV_INTER_LINEAR + CV_WARP_FILL_OUTLIERS, cvScalarAll (0));


  // (4)結果を表示する
  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst", CV_WINDOW_AUTOSIZE);
  cvShowImage ("src", src_img);
  cvShowImage ("dst", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("src");
  cvDestroyWindow ("dst");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);
  cvReleaseMat (&map_matrix);

  return 1;
}

// (1)画像の読み込みと，出力用画像の領域確保
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．また，出力用画像の領域を，入力画像をコピーすることで確保する．

// (2)三角形の回転前と回転後の対応する頂点をそれぞれセットしcvGetAffineTransform()を用いてアフィン行列を求める

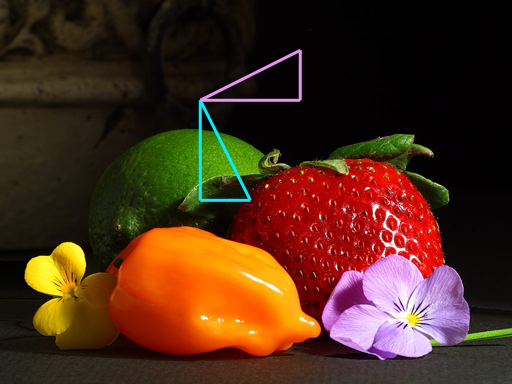

上図の水色の三角形がピンクの三角形になるように回転したとする．このサンプルプログラムでは，三角形のそれぞれの対応点が既知としてコードを記述しているが，実際のプログラムでは三角形似対応する特徴点のトラッキングなどによりこれらの点対応を求める事が出来る．src_pnt[]に回転前の頂点座標を，dst_pnt[]に回転後の対応点をセットする．cvGetAffineTransform()により，2×3のmap_matrixに求められたアフィン行列が格納される．

// (3)指定されたアフィン行列により，cvWarpAffineを用いて画像を回転させる
変換後対応のとれない画素に対しては fillvalとしてcvScalarAll(0) を指定し，黒で埋める．アフィン変換を用いれば，画像の拡大・縮小，並進・回転を行なう事ができる．

// (4)結果を表示する
ウィンドウを生成し，入力画像，結果画像を表示し，何かキーが押されるまで待つ．

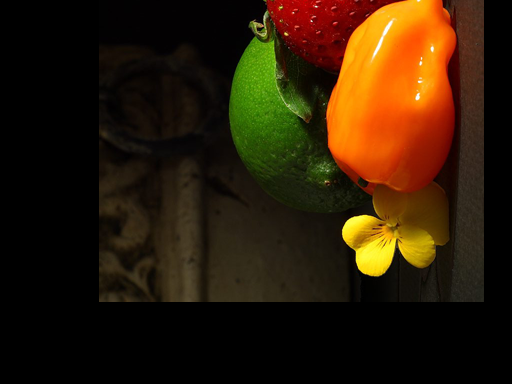

実行結果例

入力画像と出力画像

[左から] 入力画像，出力画像



画像のアフィン変換（２） cv2DRotationMatrix + cvWarpAffine

回転角度，スケール係数，回転中心を与えて変換行列を計算し，その行列を用いて画像のROI部分のアフィン変換を行う．cvWarpAffine()は 上で示したcvGetQuadrangleSubPix() に類似した機能を持っているが，入出力の画像形式が同じという制約を持ちオーバーヘッドが大きい．しかし，ROIを用いて画像の一部を変換する事ができる．

サンプルコード


#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  double angle = -45.0, scale = 1.0;
  IplImage *src_img = 0, *dst_img = 0;
  CvMat *map_matrix;
  CvPoint2D32f center;
  CvPoint pt1, pt2;
  CvRect rect;

  // (1)画像の読み込み，出力用画像領域の確保を行なう
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    return -1;

  rect.x = (int) (src_img->width * 0.25);
  rect.y = (int) (src_img->height * 0.25);
  rect.width = (int) (src_img->width * 0.5);
  rect.height = (int) (src_img->height * 0.5);
  cvSetImageROI (src_img, rect);

  dst_img = cvCloneImage (src_img);

  // (2)角度，スケール係数，回転中心を指定して
  //    cv2DRotationMatrixを用いてアフィン行列を求める
  map_matrix = cvCreateMat (2, 3, CV_32FC1);
  center = cvPoint2D32f (src_img->width * 0.25, src_img->height * 0.25);
  cv2DRotationMatrix (center, angle, scale, map_matrix);

  // (3)指定されたアフィン行列により，cvWarpaffineを用いて画像のROI部分を回転させる
  cvWarpAffine (src_img, dst_img, map_matrix, CV_INTER_LINEAR + CV_WARP_FILL_OUTLIERS, cvScalarAll (255));

  // (4)結果を表示する
  cvResetImageROI (src_img);
  cvResetImageROI (dst_img);

  pt1 = cvPoint (rect.x, rect.y);
  pt2 = cvPoint (rect.x + rect.width, rect.y + rect.height);
  cvRectangle (src_img, pt1, pt2, CV_RGB (255, 0, 255), 2, 8, 0);

  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst", CV_WINDOW_AUTOSIZE);
  cvShowImage ("src", src_img);
  cvShowImage ("dst", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("src");
  cvDestroyWindow ("dst");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);
  cvReleaseMat (&map_matrix);

  return 1;
}

// (1)画像の読み込み，出力用画像領域の確保を行なう
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込み，画像の中央で，幅・高さとも元画像の半分の領域を指定しROIをセットする．その後，出力用画像の領域を入力画像をコピーすることで確保する．

// (2)角度，スケール係数，回転中心を指定してcv2DRotationMatrixを用いてアフィン行列を求める
サンプルプログラムでは，時計回りに45度，倍率1.0倍を指定し，cv2DRotationMatrix()でアフィン変換行列を求める．

// (3)指定されたアフィン行列により，cvWarpaffineを用いて画像のROI部分を回転させる
変換後対応のとれない画素に対しては fillvalとしてcvScalarAll(255) を指定し，白で埋める．ROIが指定されている場合，指定領域だけを変換している．

// (4)結果を表示する
結果表示の前にROIを解除することで，画像全体を表示出来るようにする．その後，ウィンドウを生成し，入力画像，結果画像を表示し，何かキーが押されるまで待つ．

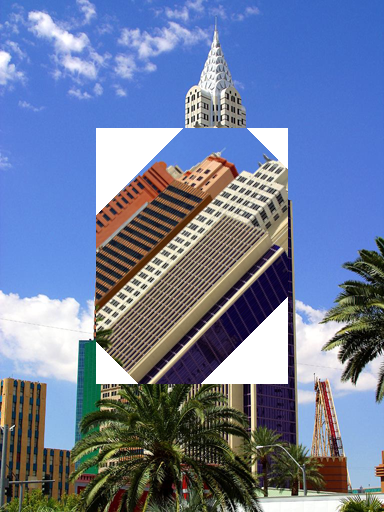

実行結果例

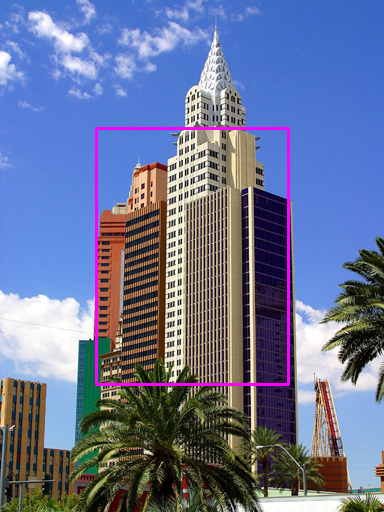

入力画像と出力画像

[左から] 入力画像，出力画像
ROIで指定した領域のみ，変換されその他の部分に変更がない事が確認できる．



画像の透視投影変換 cvGetPerspectiveTransform + cvWarpPerspective

画像上の４点対応より透視投影変換行列を計算し，その行列を用いて画像全体の透視投影変換を行う．

サンプルコード


#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  IplImage *src_img = 0, *dst_img = 0;
  CvMat *map_matrix;
  CvPoint2D32f src_pnt[4], dst_pnt[4];

  // (1)画像の読み込み，出力用画像領域の確保を行なう
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    return -1;
  dst_img = cvCloneImage (src_img);

  // (2)四角形の変換前と変換後の対応する頂点をそれぞれセットし
  //    cvWarpPerspectiveを用いて透視投影変換行列を求める
  src_pnt[0] = cvPoint2D32f (150.0, 150.0);
  src_pnt[1] = cvPoint2D32f (150.0, 300.0);
  src_pnt[2] = cvPoint2D32f (350.0, 300.0);
  src_pnt[3] = cvPoint2D32f (350.0, 150.0);

  dst_pnt[0] = cvPoint2D32f (200.0, 200.0);
  dst_pnt[1] = cvPoint2D32f (150.0, 300.0);
  dst_pnt[2] = cvPoint2D32f (350.0, 300.0);
  dst_pnt[3] = cvPoint2D32f (300.0, 200.0);

  map_matrix = cvCreateMat (3, 3, CV_32FC1);
  cvGetPerspectiveTransform (src_pnt, dst_pnt, map_matrix);

  // (3)指定された透視投影変換行列により，cvWarpPerspectiveを用いて画像を変換させる
  cvWarpPerspective (src_img, dst_img, map_matrix, CV_INTER_LINEAR + CV_WARP_FILL_OUTLIERS, cvScalarAll (100));


  // (4)結果を表示する
  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst", CV_WINDOW_AUTOSIZE);
  cvShowImage ("src", src_img);
  cvShowImage ("dst", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("src");
  cvDestroyWindow ("dst");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);
  cvReleaseMat (&map_matrix);

  return 1;
}

// (1)画像の読み込み，出力用画像領域の確保を行なう
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．また，出力用画像の領域を，入力画像をコピーすることで確保する．

// (2)四角形の変換前と変換後の対応する頂点をそれぞれセットしcvGetPerspectiveTransform()を用いて透視投影変換行列を求める

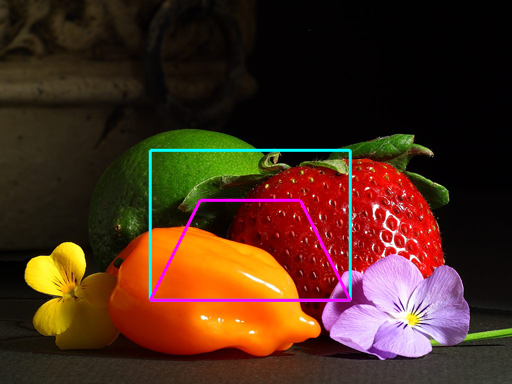

上図の水色の四角形がピンクの四角形になるように（サンプルコードでは，それぞれの四角形の底辺は同じであるとしている）画像を変換させる．このサンプルプログラムでは，四角形のそれぞれの対応点が既知としてコードを記述しているが，実際のプログラムでは特徴点抽出等により対応点を求めて行列を作成したり，カメラキャリブレーションマトリクスなどから直接透視投影変換行列を求める．
src_pnt[]に変換前の座標を，dst_pnt[]に対応する返還後の座標をセットし，cvGetPerspectiveTransform() を呼ぶ事によって，3×3のmap_matrixに透視投影変換行列が格納され返される．

// (3)指定された透視投影変換行列により，cvWarpPerspectiveを用いて画像を変換させる
変換後対応のとれない画素に対しては fillvalとしてcvScalarAll(100) を指定し，グレーで埋めている．

// (4)結果を表示する
ウィンドウを生成し，入力画像，結果画像を表示し，何かキーが押されるまで待つ．

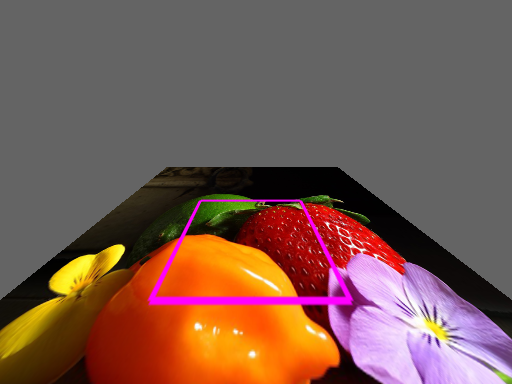

実行結果例

入力画像と出力画像

[左から] 入力画像，出力画像

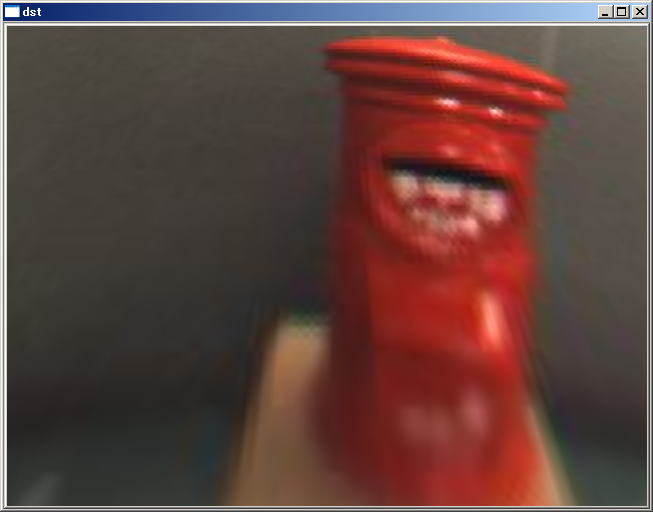

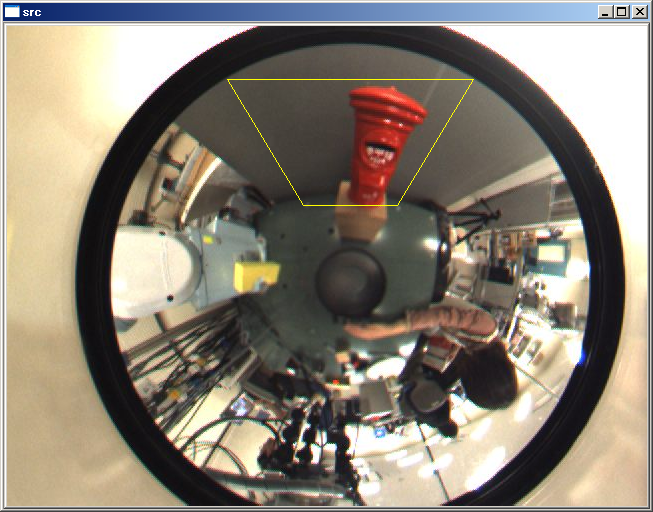

全方位画像の透視投影変換 cvGetPerspectiveTransform + cvWarpPerspective

全方位画像の一部に対して透視投影変換を行う．

サンプルコード


#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <ctype.h>

int
main (int argc, char **argv)
{
  IplImage *src = NULL, *dst = NULL;
  CvPoint2D32f src_pnt[4], dst_pnt[4];
  CvMat *map_matrix;

  int i;
  double t;
  double a = 29.0, b = 40.0, c = sqrt (a * a + b * b);	/* ミラーパラメータ */
  double f = 100;
  int xc = 343, yc = 258;	/* 画像中心 */
  int x[4] = { -30, 30, 30, -30 };
  int y[4] = { -50, -50, -50, -50 };
  int z[4] = { 180, 180, 100, 100 };
  int xx[4], yy[4];

  // (1) ファイルから画像を読み込む
  src = cvLoadImage ("src.jpg", CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src == NULL)
    exit (-1);

  dst = cvCloneImage (src);

  // (2) ウインドウを作成する
  cvNamedWindow ("src", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("dst", CV_WINDOW_AUTOSIZE);

  // (3) 対応点を計算する
  for (i = 0; i < 4; i++) {
    t = -a * a * f / ((b * b + c * c) * z[i] - 2 * b * c * sqrt (x[i] * x[i] + y[i] * y[i] + z[i] * z[i]));
    xx[i] = (int) (x[i] * t + xc + 0.5);
    yy[i] = (int) (y[i] * t + yc + 0.5);
    src_pnt[i] = cvPoint2D32f (xx[i], yy[i]);
  }

  // (4) 出力画像の対応点を指定
  dst_pnt[0] = cvPoint2D32f (0.0, 0.0);
  dst_pnt[1] = cvPoint2D32f (dst->width, 0.0);
  dst_pnt[2] = cvPoint2D32f (dst->width, dst->height);
  dst_pnt[3] = cvPoint2D32f (0.0, dst->height);

  // (5) 透視投影変換を実行する
  map_matrix = cvCreateMat (3, 3, CV_32FC1);
  cvGetPerspectiveTransform (src_pnt, dst_pnt, map_matrix);
  cvWarpPerspective (src, dst, map_matrix, CV_INTER_LINEAR + CV_WARP_FILL_OUTLIERS, cvScalarAll (0));

  // (6) 展開領域を描画する
  for (i = 0; i < 4; i++) {
    cvLine (src, cvPoint (xx[i], yy[i]), cvPoint (xx[(i + 1) % 4], yy[(i + 1) % 4]), CV_RGB (255, 255, 0), 1, 0, 0);
  }

  // (7) 入出力画像を表示する
  cvShowImage ("src", src);
  cvShowImage ("dst", dst);

  cvWaitKey (0);
  cvDestroyWindow ("src");
  cvDestroyWindow ("dst");
  cvReleaseImage (&src);

  return 0;
}

// (1) ファイルから画像を読み込む
入力画像（全方位画像）を関数 cvLoadImage()で読み込む． また出力画像の領域を関数 cvCloneImage ()で確保する．

// (2) ウインドウを作成する
入力画像と出力画像を表示するためのウインドウを作成する．

// (3) 対応点を計算する
三次元座標の4頂点から画像座標の4頂点を以下の計算式により求め，配列src_pntに格納する．

x = -\frac{a^2fX}{(b^2 + c^2)Z - 2bc\sqrt{X^2 + Y^2 + Z^2}} + x_c
y = -\frac{a^2fY}{(b^2 + c^2)Z - 2bc\sqrt{X^2 + Y^2 + Z^2}} + y_c
ここで X,Y,Zは三次元座標の点， x,yは画像座標系の点， x_c,y_cは画像の中心座標， a,b,cは双曲面ミラーのパラメータで，c^2=a^2+b^2を満たす． fは焦点距離であるがここでは適当に指定している．

// (4) 出力画像の対応点を指定
src_pntに対応する出力画像の座標を配列dst_pntに格納する．

// (5) 透視投影変換を実行する
透視投影変換を実行する．

// (6) 展開領域を描画する
入力画像に展開領域を描画する．

実行結果例

入力画像と出力画像

OpenCV-1.0 リファレンス マニュアル
OpenCV-1.1pre リファレンス マニュアル
OpenCVサンプルコード

画素値の直接操作
部分画像のシャッフル
画像の連結
画像のコピー
画像形状の変形
タイリング
画像の反転
逆行列（擬似逆行列）の計算
色空間の写像
離散フーリエ変換
階層構造を持つ輪郭の座標取得
図形の描画
ポリゴンの描画
凸ポリゴンの描画
テキストの描画
IplImage構造体情報の保存
マップのシーケンスを保存
IplImage構造体情報の読み込み
マップのシーケンスを読み込む
K-means法によるクラスタリング
クラスタリングによる減色処理
エッジの検出
コーナーの検出
並進移動のためのピクセルサンプリング
回転移動のためのピクセルサンプリング
画像のサイズ変更
画像のアフィン変換（1）
画像のアフィン変換（2）
画像の透視投影変換
全方位画像の透視投影変換
モルフォロジー変換
平滑化
ユーザ定義フィルタ
境界線の作成
画像の二値化
画像の二値化（大津の手法）
画像ピラミッドの作成
画像ピラミッドを用いた画像の領域分割
平均値シフト法による画像のセグメント化
Watershedアルゴリズムによる画像の領域分割
輪郭の検出と描画
画像のモーメントを計算
ハフ変換による直線検出
ハフ変換による円検出
距離変換とその可視化
不要オブジェクトの除去
ヒストグラムの描画
ヒストグラム間の距離
二次元のヒストグラム
バックプロジェクションパッチ
ヒストグラムの均一化
テンプレートマッチング
形状のマッチング
点列を包含する矩形
輪郭領域の面積と輪郭の長さ
二つの矩形を包含する矩形
楕円のフィッティング
点列を包含する図形
動的背景更新による物体検出
snakeによる輪郭追跡（静止画）
オプティカルフロー1
オプティカルフロー2
オプティカルフロー3
Condensation
顔の検出
カメラキャリブレーション
歪み補正
マップを利用した歪み補正
サポートベクターマシン
画像の各ピクセル値を特徴ベクトルとしたSVMの学習
画像の各ピクセル値を特徴ベクトルとしたSVMによる物体検出
マウスイベントの取得
トラックバーの利用
カメラからの画像キャプチャ
動画としてファイルへ書き出す
ラベリング
