画像分割，領域結合，輪郭検出

■ 画像の領域分割

画像による認識やトラッキングを行なうために，得られた画像を意味のある領域に分割する事は重要な技術である．OpenCVにはこのような領域分割を行なうための手法として，画像ピラミッドによる画像のセグメント化・平均値シフト法による画像のセグメント化・Watershedアルゴリズムによる領域分割が実装されている．

サンプル

---

画像ピラミッドを用いた画像の領域分割 cvPyrSegmentation

レベルを指定して画像ピラミッドを作成し，その情報を用いて画像のセグメント化を行なう．

サンプルコード

#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  int level = 4;
  double threshold1, threshold2;
  IplImage *src_img = 0, *dst_img;
  CvMemStorage *storage = 0;
  CvSeq *comp = 0;
  CvRect roi;

  // (1)画像の読み込み
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    exit (-1);

  // (2)領域分割のためにROIをセットする
  roi.x = roi.y = 0;
  roi.width = src_img->width & -(1 << level);
  roi.height = src_img->height & -(1 << level);
  cvSetImageROI (src_img, roi);

  // (3)分割結果画像出力用の画像領域を確保し，領域分割を実行
  dst_img = cvCloneImage (src_img);

  storage = cvCreateMemStorage (0);
  threshold1 = 255.0;
  threshold2 = 50.0;

  cvPyrSegmentation (src_img, dst_img, storage, &comp, level, threshold1, threshold2);

  // (4)入力画像と分割結果画像の表示
  cvNamedWindow ("Source", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("Segmentation", CV_WINDOW_AUTOSIZE);
  cvShowImage ("Source", src_img);
  cvShowImage ("Segmentation", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("Source");
  cvDestroyWindow ("Segmentation");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);
  cvReleaseMemStorage (&storage);

  return 0;
}

// (1)画像の読み込み
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．

// (2)領域分割のためにROIをセットする
cvPyrSegmentationは，2^{(ピラミッドのレベル)}で割り切れる画像サイズしか 処理できない（エラーが発生する）．そのため，指定したレベルに対応するROIサイズを 入力画像にセットする必要がある．サンプルプログラムでは，指定したレベル数だけ１を左に シフトし（2^{(指定したレベル)}を計算），その後２の補数を取る事で ビットマスクを作成し，元画像のwidth, heightとのANDを取り，割り切れる画像サイズ を計算する．

// (3)分割結果画像出力用の画像領域を確保し，領域分割を実行
入力画像と同じサイズ，チャンネル数，デプスの出力用画像dst_imgを，cvCloneImage()で確保し， ２つの閾値をセットして，領域分割を実行する．

// (4)入力画像と分割結果画像の表示
ウィンドウを生成し，入力画像，分割結果画像を表示し，何かキーが押されるまで待つ．

実行結果例

入力画像と領域分割結果

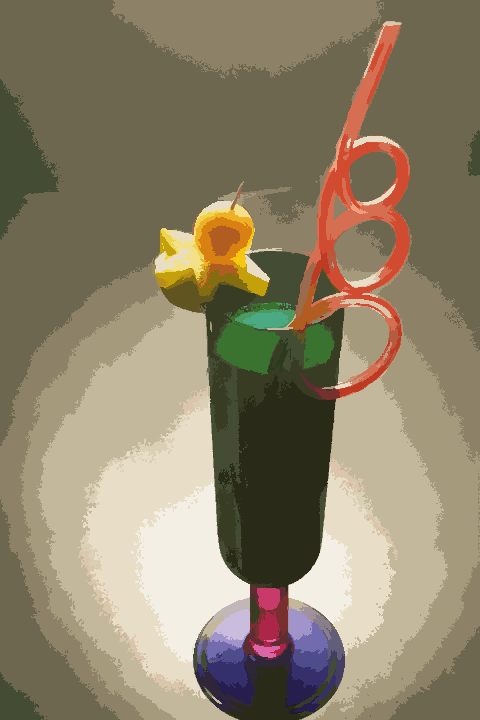

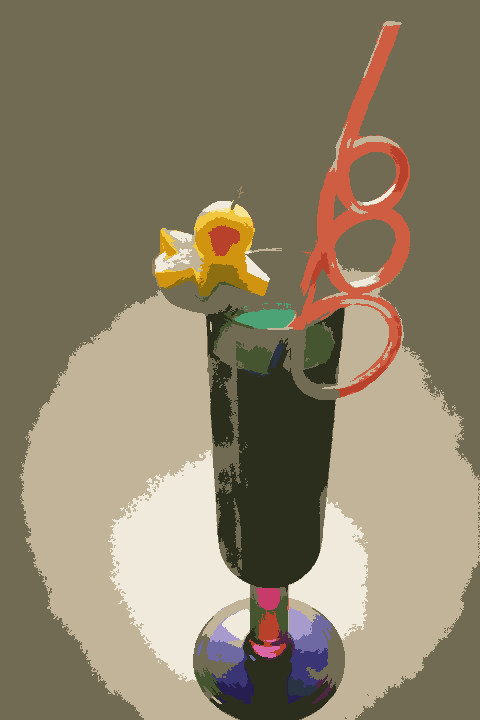

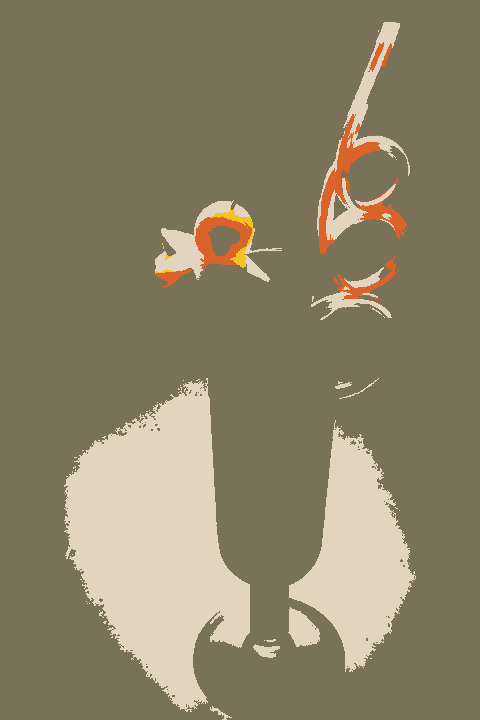

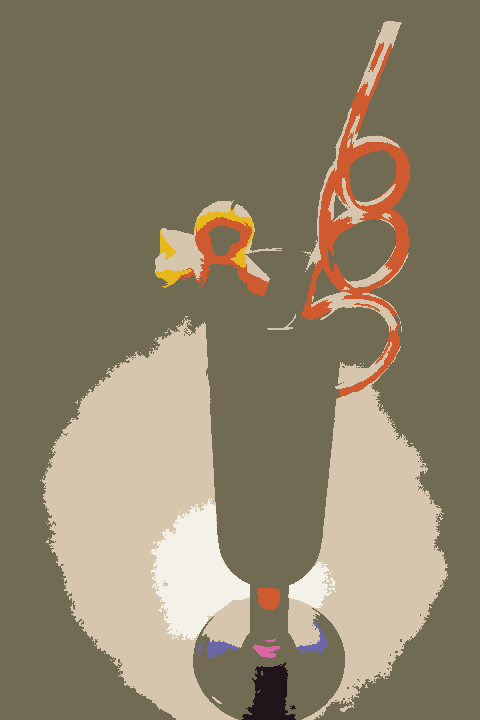

[左から] 入力画像，領域分割結果（threshold2=25)，領域分割結果（threshold2=50)，領域分割結果（threshold2=75)，領域分割結果（threshold2=100)

---

平均値シフト法による画像のセグメント化 cvPyrMeanShiftFiltering

平均値シフト法による画像のセグメント化を行う．

サンプルコード

#include <cv.h>
#include <highgui.h>

int
main (int argc, char **argv)
{
  int level = 2;
  IplImage *src_img = 0, *dst_img;
  CvRect roi;

  // (1)画像の読み込み
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    exit (-1);
  if (src_img->nChannels != 3)
    exit (-1);
  if (src_img->depth != IPL_DEPTH_8U)
    exit (-1);

  // (2)領域分割のためにROIをセットする
  roi.x = roi.y = 0;
  roi.width = src_img->width & -(1 << level);
  roi.height = src_img->height & -(1 << level);
  cvSetImageROI (src_img, roi);

  // (3)分割結果画像出力用の画像領域を確保し，領域分割を実行
  dst_img = cvCloneImage (src_img);

  cvPyrMeanShiftFiltering (src_img, dst_img, 30.0, 30.0, level,
                           cvTermCriteria (CV_TERMCRIT_ITER + CV_TERMCRIT_EPS, 5, 1));

  // (4)入力画像と分割結果画像の表示
  cvNamedWindow ("Source", CV_WINDOW_AUTOSIZE);
  cvNamedWindow ("MeanShift", CV_WINDOW_AUTOSIZE);
  cvShowImage ("Source", src_img);
  cvShowImage ("MeanShift", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("Source");
  cvDestroyWindow ("MeanShift");
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);

  return 0;
}

// (1)画像の読み込み
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．

// (2)領域分割のためにROIをセットする
cvPyrMeanShiftFilteringも上で示したcvPyrSegmentationと同様， 2^{(ピラミッドのレベル)}で割り切れる画像サイズしか処理できない（エラーが発生する）． そのため，指定したレベルに対応するROIサイズを入力画像にセットする必要がある． サンプルプログラムでは，指定したレベル数だけ１を左にシフトし（2^{(指定したレベル)}を 計算），その後２の補数を取る事でビットマスクを作成し，元画像のwidth, heightとのANDを取り， 割り切れる画像サイズを計算する．

// (3)分割結果画像出力用の画像領域を確保し，領域分割を実行
入力画像と同じサイズ，チャンネル数，デプスの出力用画像dst_imgを，cvCloneImage()で確保し， ２つの閾値をセットして，領域分割を実行する．

// (4)入力画像と分割結果画像の表示
ウィンドウを生成し，入力画像，分割結果画像を表示し，何かキーが押されるまで待つ．

実行結果例

入力画像とセグメント化結果

[左から] 入力画像，セグメント化結果

---

Watershedアルゴリズムによる画像の領域分割 cvWatershed

マウスで円形のマーカー（シード領域）の中心を指定し，複数のマーカーを設定する． このマーカを画像のgradientに沿って広げて行き，gradientの高い部分に出来る境界を元に領域を分割する． 領域は，最初に指定したマーカーの数に分割される．
このサンプルコードは，マウスイベントを処理するための関数(on_mouse)を含んでいる．

サンプルコード

#include <cv.h>
#include <highgui.h>

IplImage *markers = 0, *dsp_img = 0;

/* マウスイベント用コールバック関数 */
void
on_mouse (int event, int x, int y, int flags, void *param)
{
  int seed_rad = 20;
  static int seed_num = 0;
  CvPoint pt;

  // (1)クリックにより中心を指定し，円形のシード領域を設定する
  if (event == CV_EVENT_LBUTTONDOWN) {
    seed_num++;
    pt = cvPoint (x, y);
    cvCircle (markers, pt, seed_rad, cvScalarAll (seed_num), CV_FILLED, 8, 0);
    cvCircle (dsp_img, pt, seed_rad, cvScalarAll (255), 3, 8, 0);
    cvShowImage ("image", dsp_img);
  }
}

/* メインプログラム */
int
main (int argc, char **argv)
{
  int *idx, i, j;
  IplImage *src_img = 0, *dst_img = 0;

  // (2)画像の読み込み，マーカー画像の初期化，結果表示用画像領域の確保を行なう
  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_ANYDEPTH | CV_LOAD_IMAGE_ANYCOLOR);
  if (src_img == 0)
    exit (-1);
  dsp_img = cvCloneImage (src_img);
  dst_img = cvCloneImage (src_img);

  markers = cvCreateImage (cvGetSize (src_img), IPL_DEPTH_32S, 1);
  cvZero (markers);

  // (3)入力画像を表示しシードコンポーネント指定のためのマウスイベントを登録する
  cvNamedWindow ("image", CV_WINDOW_AUTOSIZE);
  cvShowImage ("image", src_img);
  cvSetMouseCallback ("image", on_mouse, 0);
  cvWaitKey (0);

  // (4)watershed分割を実行する
  cvWatershed (src_img, markers);

  // (5)実行結果の画像中のwatershed境界（ピクセル値=-1）を結果表示用画像上に表示する
  for (i = 0; i < markers->height; i++) {
    for (j = 0; j < markers->width; j++) {
      idx = (int *) cvPtr2D (markers, i, j, NULL);
      if (*idx == -1)
        cvSet2D (dst_img, i, j, cvScalarAll (255));
    }
  }

  cvNamedWindow ("watershed transform", CV_WINDOW_AUTOSIZE);
  cvShowImage ("watershed transform", dst_img);
  cvWaitKey (0);

  cvDestroyWindow ("watershed transform");
  cvReleaseImage (&markers);
  cvReleaseImage (&dsp_img);
  cvReleaseImage (&src_img);
  cvReleaseImage (&dst_img);

  return 1;
}

// (1)クリックにより中心を指定し，円形のシード領域を設定する
入力画像を表示したウィンドウ上で，マウスクリックのイベントが発生すると，シードの数(seed_num)を 一つ増やし，マーカー画像(markers)上に，既定半径で色をseed_numである塗りつぶし円を描画する． この，markerがwatershed分割のシードとなる．
何かキー入力を行なうまで，シードを追加する事ができる．

// (2)画像の読み込み，マーカー画像の初期化，結果表示用画像領域の確保を行なう
コマンド引数で指定されたファイル名の画像（入力画像）をオープンし，関数 cvLoadImage()で読み込む．同時に表示用画像として入力画像をコピーする．
マーカー画像として，32ビットシングルチャンネルの画像領域(markers)を確保する． このマーカー画像では，watershed境界が-1，関係が未知の領域は0，それ以外では属する 領域番号が入っている．

// (3)入力画像を表示しシードコンポーネント指定のためのマウスイベントを登録する
入力画像を表示し，このウィンドウ上でのマウスイベントに対するコールバック関数(on_mouse)を指定する．

// (4)watershed分割を実行する
マーカー画像設定完了のキー入力を待ち，cvWatershed()を実行する．

// (5)実行結果の画像中のwatershed境界（ピクセル値=-1）を結果表示用画像上に表示する
分割結果を保持しているマーカー画像をスキャン(cvPtr2Dで指定した配列要素へのポインタが返ってくる）し， 値が-1のピクセルに対応する結果表示用画像(dst_img)のピクセル値を255(白）にcvSet2D()を用いて設定し，結果を表示する．

実行結果例

入力画像と領域分割結果

[左から] 入力画像，入力画像上に表示したマーカー領域，領域分割結果

---

■ 画像の輪郭検出

OpenCVでは，輪郭はさまざまなデータ構造により管理される． つまり，全ての輪郭が単なるリストで表現されることもあれば，親子関係を保持したツリー構造で表現されることもある． 輪郭を利用した処理（包含矩形，近似，比較）の解説ついては別の章に譲り， ここでは，輪郭の検出と走査について簡単に説明する．

サンプル

---

輪郭の検出と描画 cvFindContours

画像中から輪郭を検出し，-1〜+1までのレベルにある輪郭を描画する

サンプルコード

#include <cv.h>
#include <highgui.h>

int
main (int argc, char *argv[])
{
  int i;
  IplImage *src_img = 0, **dst_img;
  IplImage *src_img_gray = 0;
  IplImage *tmp_img;
  CvMemStorage *storage = cvCreateMemStorage (0);
  CvSeq *contours = 0;
  int levels = 0;

  if (argc >= 2)
    src_img = cvLoadImage (argv[1], CV_LOAD_IMAGE_COLOR);
  if (src_img == 0)
    return -1;

  src_img_gray = cvCreateImage (cvGetSize (src_img), IPL_DEPTH_8U, 1);
  cvCvtColor (src_img, src_img_gray, CV_BGR2GRAY);
  tmp_img = cvCreateImage (cvGetSize (src_img), IPL_DEPTH_8U, 1);
  dst_img = (IplImage **) cvAlloc (sizeof (IplImage *) * 3);
  for (i = 0; i < 3; i++) {
    dst_img[i] = cvCloneImage (src_img);
  }

  // (1)画像の二値化
  cvThreshold (src_img_gray, tmp_img, 120, 255, CV_THRESH_BINARY);

  // (2)輪郭の検出
  cvFindContours (tmp_img, storage, &contours, sizeof (CvContour), CV_RETR_TREE, CV_CHAIN_APPROX_SIMPLE);


  // (3)輪郭の描画
  cvDrawContours (dst_img[0], contours, CV_RGB (255, 0, 0), CV_RGB (0, 255, 0), levels - 1, 2, CV_AA, cvPoint (0, 0));
  cvDrawContours (dst_img[1], contours, CV_RGB (255, 0, 0), CV_RGB (0, 255, 0), levels, 2, CV_AA, cvPoint (0, 0));
  cvDrawContours (dst_img[2], contours, CV_RGB (255, 0, 0), CV_RGB (0, 255, 0), levels + 1, 2, CV_AA, cvPoint (0, 0));

  // (4)画像の表示
  cvNamedWindow ("Level:-1", CV_WINDOW_AUTOSIZE);
  cvShowImage ("Level:-1", dst_img[0]);
  cvNamedWindow ("Level:0", CV_WINDOW_AUTOSIZE);
  cvShowImage ("Level:0", dst_img[1]);
  cvNamedWindow ("Level:1", CV_WINDOW_AUTOSIZE);
  cvShowImage ("Level:1", dst_img[2]);
  cvWaitKey (0);

  cvDestroyWindow ("Level:-1");
  cvDestroyWindow ("Level:0");
  cvDestroyWindow ("Level:1");
  cvReleaseImage (&src_img);
  cvReleaseImage (&src_img_gray);
  cvReleaseImage (&tmp_img);
  for (i = 0; i < 3; i++) {
    cvReleaseImage (&dst_img[i]);
  }
  cvFree (dst_img);
  cvReleaseMemStorage (&storage);

  return 0;
}

// (1)画像の二値化
読み込んだ画像を二値化する．関数cvFindContours()は，処理対象の画像を二 値画像として扱う（値が0以外のピクセルは"1"、0のピクセルは"0"とする） ためである．

// (2)輪郭の検出
二値化された画像から，輪郭を検出する．5番目の引数では，輪郭の抽出モードを指定する． ここでは，CV_RETR_TREE を指定し， 全ての輪郭を抽出し，枝分かれした輪郭を完全に表現する階層構造を構成する． また，6番目の引数は，輪郭の近似手法を表しており， CV_CHAIN_APPROX_SIMPLEが指定された場合は， 水平・垂直・斜めの線分が圧縮され，それぞれの端点のみが点列として残る． その他のモード，近似手法については，リファレンス マニュアルを参照すること．

// (3)輪郭の描画
関数cvDrawContours()を用いて，輪郭を描画する．今回は，以下のように-1，0，1の三つのレベルを指定して輪郭を描画している．


-1：2番目の引数で指定した輪郭と，その子のレベル0までの輪郭（つまり，ひとつ下の階層の輪郭）が描画される
 0：2番目の引数で指定した輪郭のみが描画される
+1：2番目の引数で指定した輪郭と，同レベルの輪郭（つまり，同じ階層にある輪郭）が描画される

// (4)画像の表示
ウィンドウを生成し，3種類の輪郭抽出画像を表示して，何かキーが押されるまで待つ．

実行結果例

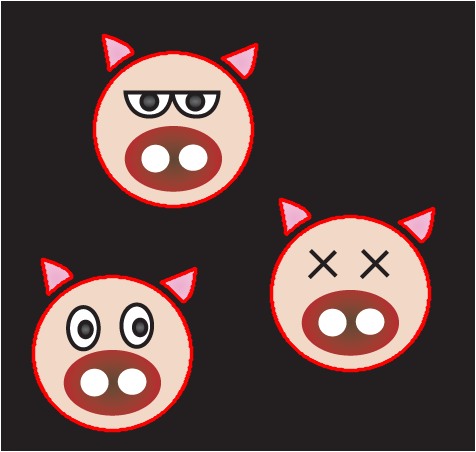

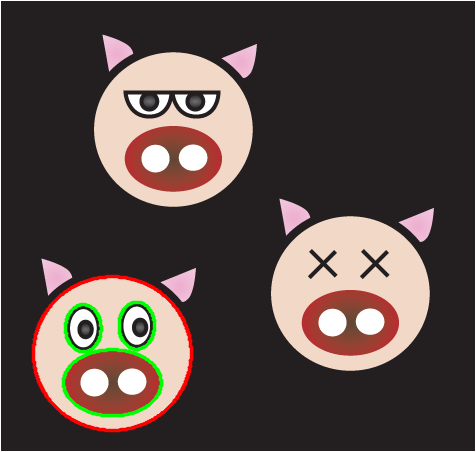

Level:-1	Level:0	Level:+1
