CV リファレンス マニュアル

最終変更者: 怡土順一, 最終変更リビジョン: 448, 最終変更日時: 2008-12-24 00:28:23 +0900 (水, 24 12月 2008)


構造解析(Structural Analysis)


輪郭処理(Contour Processing)


ApproxChains

フリーマンチェーン(Freeman chain)をポリラインで近似する

CvSeq* cvApproxChains( CvSeq* src_seq, CvMemStorage* storage,
                       int method=CV_CHAIN_APPROX_SIMPLE,
                       double parameter=0, int minimal_perimeter=0, int recursive=0 );

src_seq
他のチェーンから参照可能なチェーンへのポインタ.
storage
計算結果保存用のストレージ.
method
推定手法(関数cvFindContoursを参照).
parameter
メソッドパラメータ(現在は使われていない).
minimal_perimeter
minimal_perimeter以上の周囲長をもつ輪郭のみを計算する.その他のチェーンは結果の構造体から削除される.
recursive
0ではない場合,src_seqからh_nextあるいはv_nextによって辿ることができる全てのチェーンを近似する.0の場合,単一のチェーンを近似する.

これは独立した近似ルーチンである.関数cvApproxChainsは,対応する推定フラグを与えたcvFindContoursと全く同じ方法で動作する.この関数は,結果の一番最初の輪郭へのポインタを返す. もし他の結果がある場合は,v_nexth_nextフィールドを使って取得できる.


StartReadChainPoints

チェーンリーダを初期化する

void cvStartReadChainPoints( CvChain* chain, CvChainPtReader* reader );

chain
チェーンへのポインタ.
reader
チェーンリーダの状態.

関数cvStartReadChainPointsは,特別なリーダを初期化する (Dynamic Data Structures の setssequencesを参照).


ReadChainPoint

チェーン上の次の点を得る

CvPoint cvReadChainPoint( CvChainPtReader* reader );

reader
チェーンリーダの状態.

関数cvReadChainPointは,現在のチェーン上の点を返し,リーダの位置を更新する.


ApproxPoly

指定した精度でポリラインを近似する

CvSeq* cvApproxPoly( const void* src_seq, int header_size, CvMemStorage* storage,
                     int method, double parameter, int parameter2=0 );

src_seq
点のシーケンスまたは配列.
header_size
近似されたポリラインのヘッダサイズ.
storage
近似された輪郭の保存場所.NULLの場合,入力シーケンスのストレージが使われる.
method
近似方法.CV_POLY_APPROX_DPのみサポートされる. これはDouglas-Peuckerアルゴリズムに相当する.
parameter
近似方法に依存するパラメータ.CV_POLY_APPROX_DPの場合には,要求する近似精度である.
parameter2
src_seqがシーケンスの場合,単一のシーケンスが近似されるか, 同じレベルまたはsrc_seq以下の全てのシーケンスが近似される(cvFindContoursの階層的な輪郭の構造を参照). src_seqが点の配列(CvMat*)の場合, このパラメータは輪郭が閉じている(parameter2!=0)か,開いているか(parameter2=0)を指定する.

関数cvApproxPolyは,単一もしくは複数の近似曲線を計算し,その結果を返す. 複数の曲線の近似の場合,出力される結果のツリーは入力したものと同じ構造を持つ(一対一対応).


BoundingRect

点列を包含するまっすぐな(傾いていない)矩形を求める

CvRect cvBoundingRect( CvArr* points, int update=0 );

points
シーケンス (CvSeq*, CvContour*) か,点のベクトル(CvMat*)か,非0のピクセルが点列とみなされる8ビット1チャンネルマスク画像 (CvMat*, IplImage*)のいずれかで表現された2次元の点列.
update
更新フラグ.以下にフラグの値とpointsの型の利用可能な組み合わせを列挙する:
  • pointsがCvContour* で,update=0の場合: 包含矩形は計算されず,輪郭ヘッダのrectフィールドから読み込まれる.
  • pointsがCvContour* で,update=1の場合: 包含矩形は計算され,輪郭ヘッダのrectフィールドに書き込まれる. 例えば,このモードはcvFindContoursで使われる.
  • pointsがCvSeq*かCvMat*の場合: updateは無視されて,包含矩形は計算されて返される.

関数cvBoundingRectは,2次元点列を包含するまっすぐな矩形を返す.


ContourArea

輪郭の全体または部分領域を計算する

double cvContourArea( const CvArr* contour, CvSlice slice=CV_WHOLE_SEQ );

contour
輪郭(頂点のシーケンスまたは配列).
slice
注目領域の輪郭の始点と終点.デフォルトでは全領域が計算される.

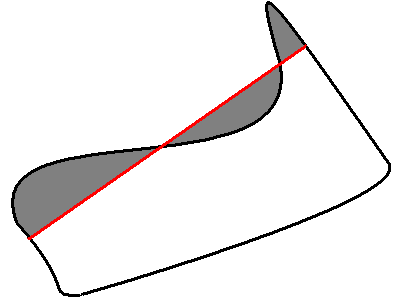

関数cvContourAreaは,輪郭全体の領域,または輪郭の一部を計算する. 後者の場合,以下の図で示されるように,輪郭の弧と選択された2点を繋ぐ弦で区切られたエリア全体が計算される.

contoursecarea

注意: 輪郭の姿勢によって負の値を返すことがある.絶対値を得るためにはCの関数fabs()を使うこと.


ArcLength

輪郭の周囲長または曲線の長さを計算する

double cvArcLength( const void* curve, CvSlice slice=CV_WHOLE_SEQ, int is_closed=-1 );

curve
輪郭点のシーケンスまたは配列.
slice
曲線の始点と終点.デフォルトでは曲線の全ての長さが計算される.
is_closed
閉曲線かどうかを示す.次の3つの状態がある:
  • is_closed=0 - 曲線は閉曲線として扱われない.
  • is_closed>0 - 曲線は閉曲線として扱われる.
  • is_closed<0 - 曲線がシーケンスの場合, ((CvSeq*)curve)->flagsのフラグCV_SEQ_FLAG_CLOSEDから閉曲線かどうかを判別する.そうでない(曲線が点の配列(CvMat*)で表現される)場合,閉曲線として扱われない.

関数cvArcLengthは,連続する輪郭点間の距離の総和として曲線の長さを計算する.


CreateContourTree

輪郭の階層的表現を生成する

CvContourTree* cvCreateContourTree( const CvSeq* contour, CvMemStorage* storage, double threshold );

contour
入力輪郭.
storage
結果のツリーの出力先.
threshold
近似精度.

関数cvCreateContourTreeは,入力したcontourのニ分木を生成し,そのルートへのポインタを返す. パラメータthresholdが0以下の場合, この関数は全二分木(full binary tree)を生成する. 0より大きい場合, この関数は正確なthresholdを持つ二分木を生成する. 元の輪郭線を分割した領域を構成する頂点数がthresholdよりも少なくなった場合,ツリーの生成を中断する. この関数は生成したツリーを返す.


ContourFromContourTree

ツリーから輪郭を復元する

CvSeq* cvContourFromContourTree( const CvContourTree* tree, CvMemStorage* storage,
                                 CvTermCriteria criteria );

tree
輪郭の二分木.
storage
復元した輪郭の出力先.
criteria
復元を止める基準.

関数cvContourFromContourTreeは,二分木表現から輪郭を復元する.パラメータcriteriaが正確さと復元に使われるツリーのレベルを決定するので,近似された輪郭を生成することができる. この関数は復元された輪郭を返す.


MatchContourTrees

ツリー表現を使って2つの輪郭を比較する

double cvMatchContourTrees( const CvContourTree* tree1, const CvContourTree* tree2,
                            int method, double threshold );

tree1
一つ目の輪郭の二分木.
tree2
二つ目の輪郭の二分木.
method
類似度.CV_CONTOUR_TREES_MATCH_I1のみ利用可能.
threshold
類似度の閾値.

関数cvMatchContourTreesは,二つの輪郭の二分木間の類似度を計算する. 類似度は二分木のルートからレベルごとに計算される. あるレベルにおいて,輪郭間の差異がthreshold未満になった時点で復元プロセスは中断され,その時点での差が返される.
